工作原理
氣相色譜分析技術是一種多組分混合物的分離、分析的技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。
氣相色譜儀以氣體作為流動相（載氣），當樣品被送入進樣器并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，最后將轉換后的電信號送至色譜工作站，由色譜工作站將各組份的氣相色譜圖記錄并進行分析，從而得到各組份的分析結果。
主要功能特點
武漢創億電氣有限公司利用其強大的技術開發實力，采用了全新的工業造型、電子線路，并將當今的IP技術應用于氣相色譜儀。儀器采用了最新的高集成度的工業級芯片、總線技術、以太網以及數據處理技術，優化了溫控程序和氣路控制，從根本上提高了儀器的可靠性和可維護性。
-

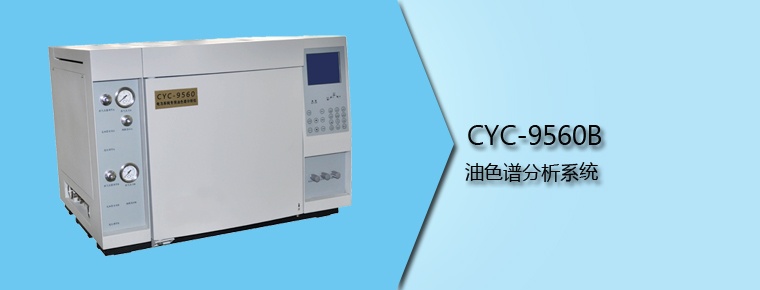

CYC-9560B系列氣相色譜儀有如下功能和特點（部分功能需選配專用工作站）：
-
采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理。
-
儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果。
-
儀器選配的NetChromTM工作站可以同時支持多臺色譜儀工作，實現數據處理以及控制，簡化了文檔管理，并最大程度的降低了用戶的實驗室投資以及運行費用。
-
系統具有中、英文操作系統，用戶可根據需要自行切換。
-
控溫區域可由用戶自由命名，方便用戶的使用。
-
儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器，如FID、TCD、ECD、和FPD，最多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便地選購、安裝其它檢測器。
-
儀器采用模塊化的結構，設計明了、更換升級方便，保護了投資的有效性。
-
全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快。
-
儀器可選配先進的電子流量控制器（EFC）、電子壓力控制器（EPC）實現了數字控制，可大大提高定性和定量結果的重現性。
-
儀器設計定時自啟動程序，可以輕松的完成氣體樣品的在線分析（需配備在線自動進樣部件）。
-
全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術。具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數。
-
儀器內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
-
采集色譜信號及數據處理，適于WinXP 、Win2000、Windows7等操作系統。由符 合A/A（美國分析學會）標準的CDF文件讀入采樣數據，因此可與Agilent、Waters 等色譜工作站接軌。
-
具有完全自主知識產權的色譜系統，具有MODBUS/TCP的標準接口，可以和DCS 方便對接。
-
儀器可以和國內外多個廠家生產的自動進樣器對接；如島津的AOC-20i、意大利HTA公司的HT系列高效液體、氣體自動進樣器等。
主要技術參數
CYC-9560B氣相色譜儀由進樣器、檢測器、色譜柱箱、氣體流量控制系統、電路控制檢測系統及可選配專用工作站等組成。 可選配FID、TCD、ECD、FPD等檢測器。可廣泛應用于化工、制藥、食品等領域的質量控制、產品檢測。
1.主要技術指標：
-
操作顯示：192*64點陣漢化液晶
-
溫控區域：6路
-
溫控范圍：室溫＋5℃～400℃，增量：1℃， 精度：±0.1℃
-
程序升溫階數：16階
-
程升速率：0.1～40℃/min
-
氣路控制：機械閥控制方式、電子壓力流量控制方式任選
-
外部事件：4路
-
進樣器種類：填充柱、毛細管、六通閥氣體進樣、自動頂空進樣等任選
-
檢測器數目：4個；FID、TCD、ECD、FPD（可選配）
-
啟動進樣：手動、自動任選
-
通信接口：以太網：IEEE802.3
2.檢測器技術指標 氫火焰離子化檢測器（FID）
-
檢測限：≤2×10-11g/s （正十六烷/異辛烷）；
-
基線噪聲：≤5×10-14A
-
基線漂移：≤1×10-13A/30min
-
線性范圍： ≥106
熱導檢測器（TCD）
-
靈敏度：S≥2500mV?ml/mg(苯/甲苯)（放大1、2、4、8倍任選）
-
基線噪聲：≤20μV
-
基線漂移：≤30μV/30min
-
線性范圍： ≥104
電子捕獲檢測器(ECD)(選配）
-
檢測限：≤1×10-13g/ml（丙體六六六/異辛烷）
-
基線噪聲：≤0.03mV
-
基線漂移：≤0.2mV/30min
-
線性范圍：103
-
放射源：63Ni
火焰光度檢測器(FPD)
-
檢測限： (S)≤5×10-11g/s 、(P)≤1×10-12g/s；甲基對硫磷/無水乙醇）
-
基線噪聲：≤3×10-13A
-
基線漂移：≤2×10-12A/30min
-
線性范圍： 對硫≥102、對磷≥103
