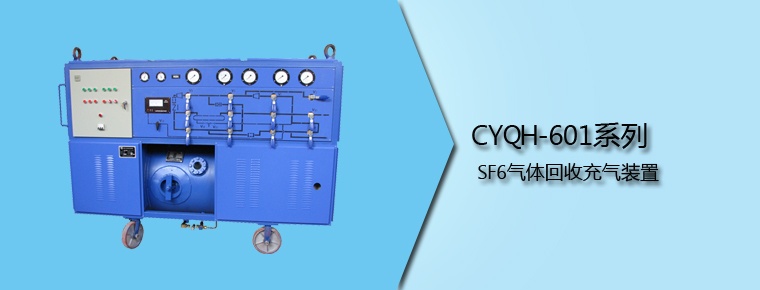

產品概述

本裝置系一體式回收裝置，有抽真空系統與壓縮系統、凈化系統、存儲系統及冷凝系統。SF6氣體回收凈化充氣裝置是用于SF6氣體絕緣電器設備的制造廠，使用運行科研等部門，對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體，同時進行凈化處理壓縮貯存到貯罐。回收裝置適用于各種電壓等級的SF6電器及GIS組合電器等。

我公司參照電力行業標準 DL/T 662-1999《六氟化硫氣體回收裝置技術條件》標準及原機電部JB/DQ2588-90《六氟化硫充氣及回收裝置》標準，并參考了世界著名品牌德國DILO的產品的優點,自主研發了性價比更高的SF6氣體回收充氣裝置，更適合中國SF6高壓開關行業。裝置由回收系統、充氣系統、抽真空系統、干燥系統、凈化系統、貯存系統組成，具有如下主要功能：

• 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
• 對電器設備中的氣體進行回收
• 對回收和回充的SF6氣體進行干燥、凈化處理
• 對SF6電器進行充入SF6氣體
• 對電器中SF6氣體進行壓縮液態貯存

產品特點

• 采用冷凍液化法設計原理，降低了系統的工作壓力，大大提高了回收的工作效率。
• 制冷壓縮機可選配原裝法國進口的全封閉制冷壓縮機。也可免費升級至美國獨資企業生產的半封閉制冷壓縮機艾默生-谷輪（性能遠超任何原裝進口的同制冷量全封閉壓縮機）。
• SF6壓縮機為美國獨資企業生產的半封閉壓縮機（艾默生 - 谷輪品牌），應用于SF6等鹵素氣體，具有耐氟特性，保證無泄露。
• 真空泵可選配日本Ulvac雙級旋片式真空泵或選配德國原產Busch、德國獨資 Leybold 等。
• 雙容器系統，SF6可液化，并可灌裝鋼瓶，灌裝量不小于50kg 。單容器的回收裝置灌瓶量不小于30kg。
• 雙容器系統擁有獨創的SF6汽化方式，利用較高溫度的高壓的SF6氣體，強制低溫低壓的SF6液體充灌入鋼瓶，用時短，充灌量大。
• 可使用柱式液位計，SF6液位指示直觀準確。 液位有背光指示，清晰明了。
• 液態儲存容器內置有大功率SF6汽化電加熱器。使用時自動進行溫度控制，使SF6充分汽化對外充氣。
• 優異的進口（美國）油霧過濾系統，確保油分達標。壓縮機潤滑油確保一年內不需添加，油位確保不下降。
• 分子篩干燥系統性能可靠。分子篩再生時不需解體、拆裝及更換，使用方便，僅需對分子篩干燥器進行自再生操作，干燥性能即可恢復如初。
• 所有球閥采用美國swagelok工作原理，密封元件具有自動補償性能。切實應用于真空、壓力工況，確保真空壓力兩不漏，為真空、壓力兩用的專用球閥。（也可選用美國swagelok原裝球閥）。
• 定制的相序保護裝置，耐壓高達500V, 極大提高可靠性。
• 三相五線制電源，更安全可靠。
• 流程圖可選擇繪于面板，操作方便直觀，全部使用球閥，開與關狀態明確。
• 采用風冷、移動式，可在無水源情況下使用。
• 真空計為數字顯示皮拉尼真空計。
• 優質腳輪，便于移動，不傷害地面。

產品參數

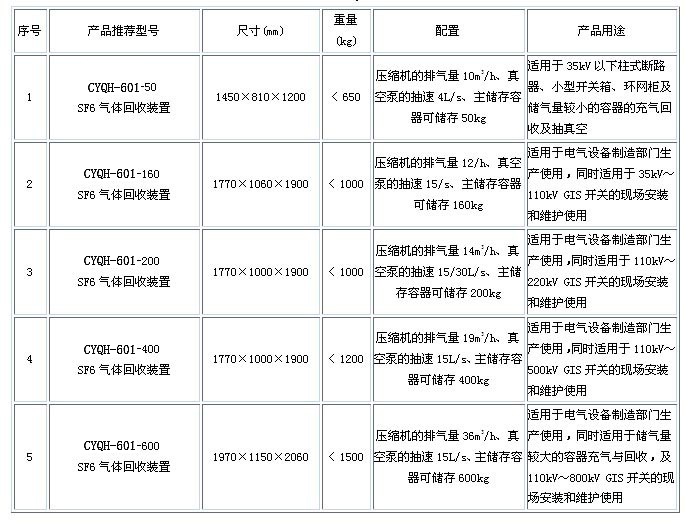

SF6氣體回收充氣裝置的標準參數如下:

CY	QH	-	601	-	200
1	2		3		4

規則說明:

"CY"為創億電氣品牌。

"QH"中"Q"為SF6氣體漢語拼音首字母,"H"為回收裝置漢語拼音首字母。

"601"為產品序列號

回收壓縮機的所有可選型號

型號	14	19	22	27	36	54
功率(HP)	4	5	4	8	10	15
排氣量(m3/h)	14.7	19	22.5	27	36	54
吸氣終壓力(絕對壓力kPa）	53	53	53	53	53	53
類別	有油活塞式

壓力容器可選型號

型號	50	200	300	400	500	600
容積(L)	50	200	300	400	500	600
類別	二類
設計溫度(℃)	100
設計壓力〔MPa)	3.9
貯液量(kg)	50	200	300	400	500	600

真空泵的所有可選型號

型號	4	11	12	15	18	18L	25	28	30
功率(kW)	0.55	1.5	1.5	2.2	1.5	2.2	2.2	3.0	4.5
抽速m3/h(L/s)	14.4(4)	40(11)	43(12)	54(15)	60(18)	65(18)	90(25)	100(28)	108(30)
極限真空  (絕對壓力Pa)	6×10-2	4×10-2	4×10-2	6×10-2	6×10-2	4×10-2	4×10-2	10	6×10-2
類別	雙級泵	雙級直聯泵		雙級泵	雙級直聯泵			歐洲原產  單級直聯泵	雙級泵

注：可根據需要預留微水、純度和分解產物接口
