概述

在電網系統中，電壓等級高、輸送容量大的變電站和輸電線路起著十分重要的作用。而在輸電線路經過的地區，工業污穢、海風的鹽霧、空氣中的塵埃等污穢物逐漸積累并附著在絕緣子表面，極易形成污穢層，由于污穢絕緣子的絕緣強度大大降低，極易引起絕緣子在正常運行電壓下閃絡，造成大面積停電，形成污閃事故。

污閃事故不同于一般單純的設備事故，它涉及面廣、影響設備多且分散。現階段我國電力系統的網架尚比較薄弱，多次污閃跳閘即有可能帶來整個系統的崩潰，造成大面積、多設備的連鎖事故。

因此，在設計建造電網系統前，應首先測定外絕緣子表面的污穢程度以確定所在區域的污穢等級，據此選擇合適的外絕緣爬電比距；對于已經投入使用的高壓輸電線路、發電廠、變電站等場所的外絕緣設備，應當保證每年至少檢測一次其表面污穢程度，以衡量是否可能引起污閃事故，作為判斷外絕緣設備是否需要清洗或更換的依據。通過以上途徑，盡量使污閃事故率降低到可接受的程度，最大限度降低污閃事故對國民經濟的影響。

由于絕緣子表面的污穢包含溶性成分和不溶性成分，其中鹽密度（常用等值鹽密度ESDD衡量）是指絕緣子表面層污穢中的可溶成分與表面積的比值，區別于灰密度（NSDD）。根據電網污穢劃分新標準，污穢度中鹽密和灰密之間的關系在5—10倍分散，相同等值鹽密不同灰密的絕緣子可能處于不同污穢等級，故污穢等級的確認需要等值鹽密度和灰密度組合才可確定。

我公司根據電力行業防治污閃的要求，結合電網污穢劃分等級新標準，根據客戶需求設計研發了絕緣子智能鹽密測試儀，操作簡單、功能齊全，得到了行業客戶的一致認可。

1.2  儀器介紹

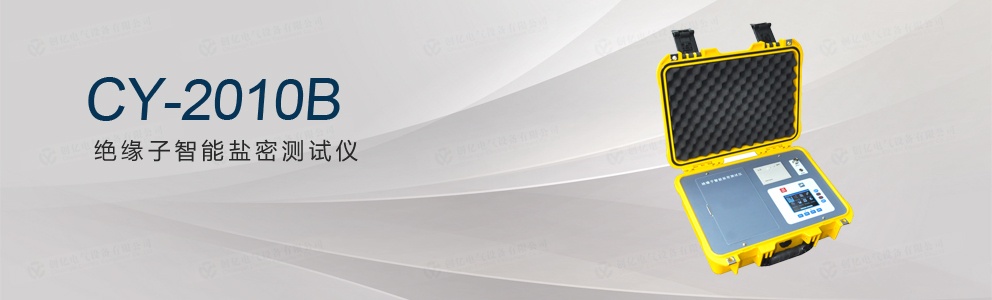

絕緣子智能鹽密測試儀，也稱為直讀式等值鹽密度測試儀，專為測試智能電導鹽密度而設計。系統內置智能電導鹽密度計算公式，讀數直觀。人機交互采用真彩TFT液晶屏，操作簡單，所有參數和結果一目了然。儀器自帶微型打印機，方便數據保存和對比。提供外部供電和內置電池兩種供電方式，方便實驗室和野外現場測試。本儀器遵照最新標準Q/GDW152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》的規定和要求，適用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。

1.3  依據標準

絕緣子智能鹽密測試儀依據的相關標準如下表所示：

1.4  術語解釋

污穢層:由鹽和惰性材料組成的絕緣子表面上的導電電解層。

等值鹽密度:指污穢液等效為相同電導氯化鈉溶液的溶質密度，通常以kg/TT立方米表示。

附鹽密度（SDD）:沉積在絕緣子一給定表面（金屬部分和膠合材料不計入此表面）上的鹽量除以該表面的面積；它通常以mg/cm2表示。

現場污穢度等級:將污穢嚴重程度從非常輕到非常嚴重按SPS（ESDD/NSDD的最大值）的分級。

灰密度（NSDD）:絕緣子單位絕緣表面上清洗的非可溶殘留物除以表面積，一般表示為mg/cm2。

絕緣子的爬電比距:絕緣子的總爬電距離L除以試驗電壓與根號3的積；它通常以mm/kv來表示。

產品信息

2.1主要特點

直讀式，無須換算。絕緣子表面鹽密度直接顯示。

采用進口鉑電極。性能穩定可靠。

鹽密測量范圍為0.0001 mg/cm2--9.9999mg/cm2，分辨率0.0001位。

可以同時測量溶液的電導率、溫度等其它參數。

全量程自動切換，提高低鹽密度時的準確度。

具有溫度自動補償功能，溶液電導值自動補償為20℃時的取值。

具有系統自動校驗功能，開機自動校驗，提高測量準確度。

內置大容量數據存儲器，可存儲超過10000組測量數據。

儀器帶微型打印機，方便現場準確、真實、有效地記錄結果。

儀器供電采用外置電源和內置電池兩種方案，方便實驗室或野外使用。

采用320×240真彩TFT液晶屏。（可定制全英文顯示）

獨有的人機交互界面，簡捷操作。

顯示屏具有背光無操作自動降低功能，可節約用電，體現綠色環保理念。

2.2供電方式（交直兩用）

在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。

將儀器面板左側的蓋板取下更換：5號AA堿性電池1.5V，數量6節。

儀器用外接電源供電時，請使用本儀器專用電源適配器接市電220V。

2.3技術指標
