產品概述

• 繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，應用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。
• CYJB系列繼電保護測試儀是創億電氣在參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品特點

智能型主機

• 主機采用高速高性能數字信號處理器 運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的最高水平。由于點數多，波形的保真度極高，失真極小，特別是在諧波輸出時，即使對 6次諧波、300Hz也可以達到每周波60點的高密度。

單機獨立運行

• 裝置由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

聯接電腦運行

• 通過 Windows(不包括Win2000) 平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

16位DAC芯片

• 16位高分辨率確保擬合波形精度高，線性度好。小信號輸出亦保證極小失真。

大屏幕LCD顯示屏

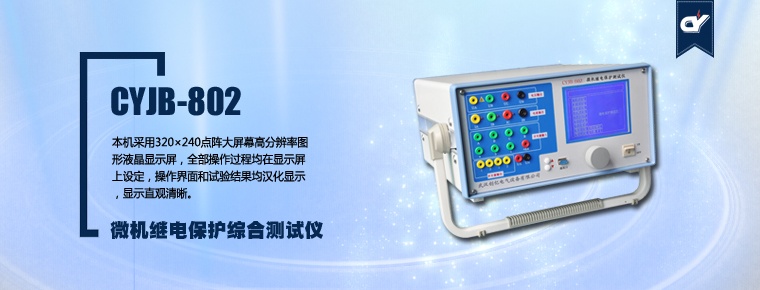

• 本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

“傻瓜式”操作

• 采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。

新型高保真功放

• 輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，每相電壓可輸出100V / 120V，電流三并可輸出 90A/120A。精度好，可靠性高。

電流、電壓直接輸出

• 相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加0～6次諧波。

自我保護

• 采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
• 具有獨立專用直流電源輸出
• 裝置設有一路110V 及 220V專用可調直流電源輸出。

接點豐富

• 具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。

主機一體化單機箱結構

• 采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。

性?xún)r(jià)比高

• 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品參數

額定參數

電 流 輸 出	交 流	相電流輸出（有效值）：0～40A / 每相
		三并電流輸出（有效值）：0～120A
		相電流長時間允許工作值（有效值）：10A / 每相
		相電流最大輸出功率 ：420VA
		三并電流最大輸出時最大輸出功率 ：900VA
		三并電流最大輸出時允許工作時間 ：10s
		頻率范圍（基波）：20～1000Hz
		諧波次數：1～20次
	直 流	相電流輸出：0～±10A / 每相
		最大輸出負載電壓：20V
電 壓 輸 出	交 流	相電壓輸出（有效值）：0～120V
		線電壓輸出（有效值）：0～240V
		相電壓/線電壓輸出功率：80VA/100VA
		頻率范圍（基波）：20～1000Hz
		諧波次數：1～20次
	直 流	相電壓輸出幅值：0～±160V
		線電壓輸出幅值：0～±320V
		相電壓/線電壓輸出功率：70VA / 140VA
開關量輸入	空接點：1～20mA，24V
	電位接點輸入：“0”：0～+6V；
	“1”：+11v～+250V
開關量輸出	空接點接點 DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍：0.1ms～9999s
電源電壓	允許范圍：AC 220V±10%，50／60Hz
環境溫度	允許范圍：-10℃～+50℃
體積重量	體積：430×340×200mm3； 重量：20kg

輸出及測量精度

額定范圍內精度	電 流	交流相電流 <0.2%
		交流大電流端子輸出 <0.2%
		直流電流 <0.5%
	電 壓	交流電壓 <0.2%
		直流電壓 <0.5%
	其 它	頻率精度（50Hz時） <0.01Hz
		相位精度<0.5°
		諧波失真度 <0.5%
		時間測量精度 <0.1ms
