產品概述

執行標準： DL/T849.6-2004

串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案。

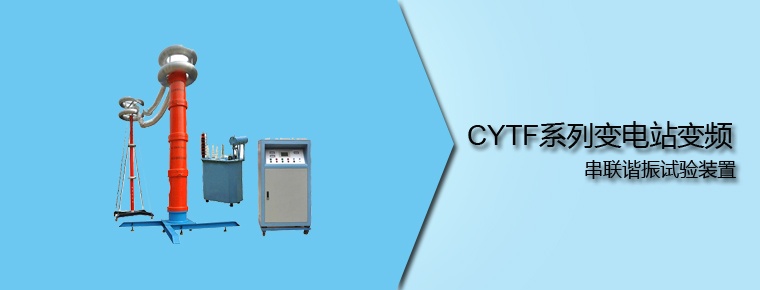

變電站變頻串聯諧振試驗裝置，該系列耐壓裝置主要針對220kV及以下變電站一次電氣設備交流耐壓試驗設計制造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。變電站變頻串聯諧振試驗裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和安全。

產品特點

1. 同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。
2. 變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。
3. 配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

產品參數

1. 額定輸出電壓： 0～800kV（AC有效值）及其以下
2. 輸出頻率： 20～300Hz
3. 諧振電壓波形： 純正弦波，波形畸變率＜1.0%
4. 最大試驗容量： 1000kVA及其以下
5. 工作制： 滿功率輸出下，一次連續工作時間15min
6. 品質因數： 30～90
7. 頻率調節靈敏度： 0.1Hz，不穩定度＜0.05%
8. 工作電源： 380/220V±15%/50Hz±5%

變電站變頻串聯諧振試驗裝置系列產品配置及適用范圍

產品型號	輸入電壓	輸出電壓(kV)	容量(kVA)	適用范圍	主要配置
CYTF-108/108	380	0-108	108	31500kVA及以下35kV電力變 35kVA斷路器及閉母線、絕緣子 10kV（300 m㎡）電纜2000m 35kv（300 m㎡）電纜500m	5kW變頻源1臺 5kVA勵磁變1臺 電抗器4臺27kV/1A 分壓器100kV
CYTF-216/216	380	0-216	216	110kVA斷路器及母線 110kVA GIS≤10隔斷 35kv（300 m㎡）電纜1500m 10kV（300 m㎡）電纜3km 110kv全絕緣主變壓器	10kW變頻源1臺 10kVA勵磁變1臺 電抗器4臺54kV/1A 分壓器200kV
CYTF-270/270	380	0-270	270	110kV GIS開關和電力變 10kV（300 m㎡）電纜5km 35kV（300 m㎡）電纜2km	15kW變頻源1臺 15kVA勵磁變1臺 電抗器5臺54kV/1A 分壓器300kV
CYTF-200/400	380	0-400	200	220kV GIS 開關和電力主變 110kV GIS 開關和電力主變	10kW 變頻源 1 臺 10kVA 勵磁變 1 臺 電抗器 4 臺 100kV/0.5A  分壓器 400kV
CYTF-400/400	380	0-400	400	220kV GIS 開關和電力變 10kV （300 m ㎡）電纜 4km 35kV （300 m ㎡）電纜 1km	20kW 變頻源1 臺 20kVA勵磁變 1 臺 電抗器 4臺 100kV/1A  分壓器 400kV
CYTF-520/260	380	0-260	520	110KVA 斷路器及母線 110kVA GIS≤10 隔斷 110kV （300 m ㎡）電纜 800m 35kv （300 m ㎡）電纜 3km 10kV （300 m ㎡）電纜 6km 110kv 全絕緣主變壓器	25kW 變頻源 1 臺 25kVA 勵磁變 1 臺 電抗器 4 臺 65kV/2A  分壓器 300kV
CYTF-500/500	380	0-500	500	220kVA 及以下電壓互感器 電流互感器 220kVA 及以下穿墻套管 220kVA 及以下支柱絕緣子、隔離開關 220kV 及以下斷路器 220kV 及其以下絕緣工器具	20kW 變頻源 1 臺 20kVA 勵磁變 1 臺 電抗器 4 臺 125kV/1A  分壓器 500kV
CYTF-600/600	380	0-600	600	110kV （ 300 m ㎡）電纜 800m 35kv （ 300 m ㎡）電纜 110m 35-220kV GIS 、主變、開關、絕緣子	30kW 變頻源 1 臺 30kVA 勵磁變 1 臺 電抗器 5 臺 120kV/1A  分壓器 600kV
CYTF-800/800	380	0-800	800	110kV （ 300 m ㎡）電纜 800m 220kv （ 300 m ㎡）電纜 500m 35-500kV GIS 、主變、開關、絕緣子	40kW 變頻源 1 臺 40kVA 勵磁變 1 臺 電抗器 4 臺 200kV/1A  分壓器 800kV

設備主要配置及技術參數說明 :

一、變頻電源：

技術參數:

• 額定功率：6kW；
• 輸入電壓：三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，可做額定負載試驗；當電源為220V時，只可做1/2負載試驗。
• 輸出電壓：0～400V可調
• 輸出電壓頻率：20～300Hz
• 頻率調節:0.1Hz步進可調
• 頻率不穩定度:≤0.02%
• 輸出電流：0～30A

性能特點：

• 放置方式:變頻電源的放置為縱向和橫向,特別適合現場操作及觀察。
• 防震保護:內外部具備特殊減震橡膠支撐腳和保護鋁箱,可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性。
• 參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統。可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性。
• 參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置。可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇。
• 試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等。
• 保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。
• 數據存儲功能：試驗結果保存、打印、上傳、回查等。
  • 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄。
  • 數據查詢：可將已保存的試驗結果數據顯示到屏幕上。同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印。
• 自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.5%。
• 調頻范圍及頻率分辨率均可設定：調頻范圍可設為20～300Hz、45～65Hz、50Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在調諧效率與調諧精準度之間取得優化平衡。 頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移。

二、高壓電抗器

技術參數

• 額定工作電壓：27kV
• 額定工作電流：1A
• 額定電感量：146H
• 連續工作時間：30min
• 溫升：小于60度
• 工作頻率：20~300Hz

性能特點

• 電抗器的設計采用鐵芯式結構，漆包導線繞組，干式自冷。電抗器可以自由方便疊裝。環氧樹脂絕緣筒外殼，具有足夠的電氣、機械強度、必要的散熱能力以及油熱脹冷縮的裕度。電抗器外殼自帶底座，與另一節電抗器上端采用。外殼噴涂橘紅色絕緣漆。
• 電抗器外殼自帶底座，與另一節電抗器上端采用采用卡槽結合，方便現場使用。

三、激勵變壓器

技術參數

• 額定容量：6kVA
• 輸入電壓：200V/400V，當輸入是400V時，把低壓端串聯，當輸入是200V時，把低壓端并聯。
• 輸出電壓：1kV/3kV/5kV
• 輸出電流：6A/2A/1.2A

性能特點

• 冷卻方式：環氧樹脂澆注式結構，絕緣耐熱等級為B級。
• 高、低壓繞組及鐵芯間均設靜電屏蔽層，既作為勵磁變壓器，又是隔離變壓器。

四、電容分壓器

技術參數

• 自身電容量：600pF
• 工作頻率：20～300Hz
• 不確定度：1.5%
• 額定電壓:110kV

性能特點

• 額定電壓下可連續運行30min。
• 在20～300Hz范圍內，其精度和穩定度保持要求不變。
• 在20℃、0.4～0.5UN下介損值：≤0.0025
• 分壓比誤差：有效值時≤1.0%，峰值時≤1.5%。
• 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在20~300H內分壓比不變。
• 電壓測量通過專用測試引線引至變頻電源進行測量。
