串聯諧振試驗裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話，或直接點擊右測“在線交流”，聯系我司技術部為您量身制定選型方案

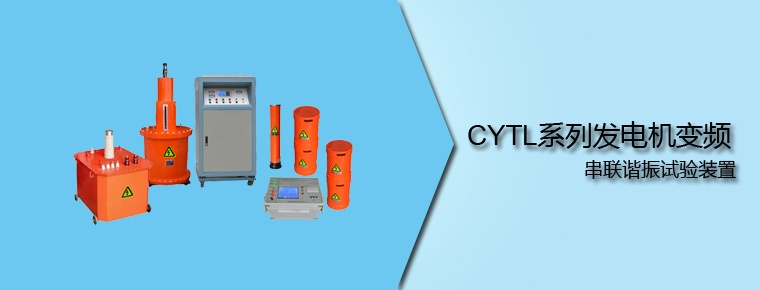

發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機變頻串聯諧振試驗裝置。
發電機變頻串聯諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而最大程度的減小電源容量和試驗設備體積重量。
發電機變頻常用配置
| 產品型號 | 輸入電壓 （V） | 輸出電壓（kV） |
容 量 |
適用范圍 | 主要配置 |
| CYTF-100/50 | 380 | 0--50 | 100 | 發電機0.07-0.13uF 、10kV 電纜≤1kM(300m㎡) | 50kV/1A固定電抗器 一臺、50kV/1A 可調電抗器一臺、分壓器50kV |
| CYTF-150/50 | 380 | 0--50 | 150 | 發電機0.13-0.2uF 、10kV 電纜≤1.5kM(300m㎡) | 50kV/1.5A 固定電抗器 一臺、50kV/1.5A 可調電抗器一臺、分壓器50kV |
| CYTF-225/50 | 380 | 0--50 | 225 | 發電機0.2-0.27uF 、10kV 電纜≤2.5kM(300m㎡) | 50kV/1.5A固定電抗器二臺、50kV/1.5A 可調電抗器一臺、分壓器50kV |
| CYTF-360/60 | 380 | 0--50 | 360 | 發電機0.27-0.33uF | 60kV/2A固定電抗器 一臺、60kV/2A 可調電抗器一 臺、分壓器60kV |
