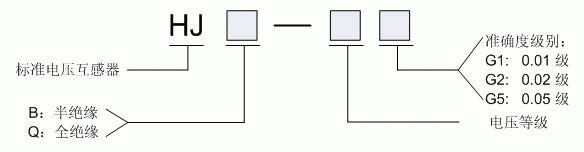

CY-HJB－500G型標準電壓互感器可對實驗室用戶和現場用戶開展電壓等級220kV/ ～500kV/ 、準確度等級0.05級及以下電壓互感器的檢定校準工作。
| 指標 | I型 | II型 | III型 | ||||||
| 電壓比 | |||||||||
| 一次端子 | A－N | A－N | A－N | ||||||
| 二次端子 | a 1 －n | a 2 －n | a 3 －n | a 1 －n | a 2 －n | a 3 －n | a 1 －n | a 2 －n | a 3 －n |
| 準確度 | 0.05 | 0.1 | 0.05 | 0.05 | 0.1 | 0.05 | 0.05 | 0.1 | 0.05 |
| 尺寸 | 2560×740×740 | 2700×740×740 | 3160×740×740 | ||||||
| 耐受電壓 | 370kV | 370kV | 370kV | ||||||
| 使用電壓 | 1.2U 額 | 1.2U 額 | 1.2U 額 | ||||||
| 額定負荷 | 0.5VA | 0.5VA | 0.5VA | ||||||
| 使用海拔 | <2000m | <3000m | <5000m | ||||||
| 重量 | 440 | 460 | 480 | ||||||
| 說明 | 1. 準確度為0.05級的變比實際誤差可以滿足0.02級要求； 2. 可以根據用戶的實際需求，在合理范圍內增加相應變比； 3. 臥式運輸支架和四輪底座為可選配置 （表中的尺寸均不帶底座及均壓環） 。 | ||||||||
接線圖：

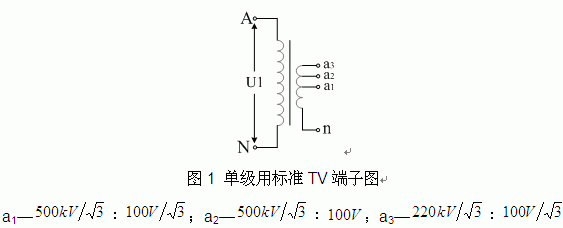

1、檢定500kV及以下電壓等級電壓互感器時，端子圖見圖1所示；

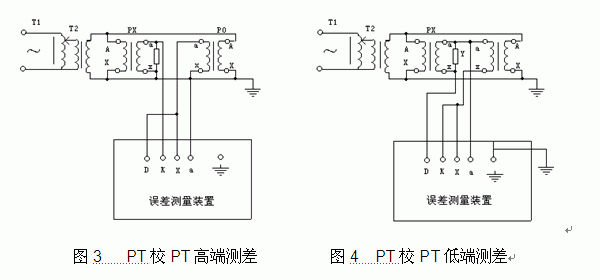

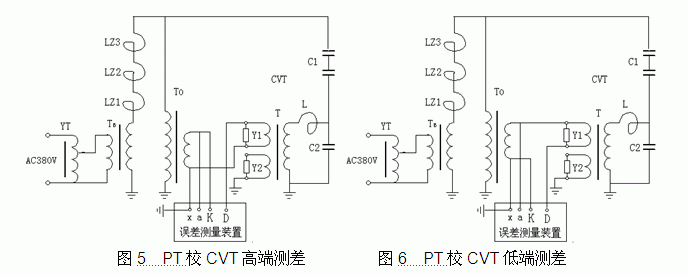

2、校驗線路見圖：

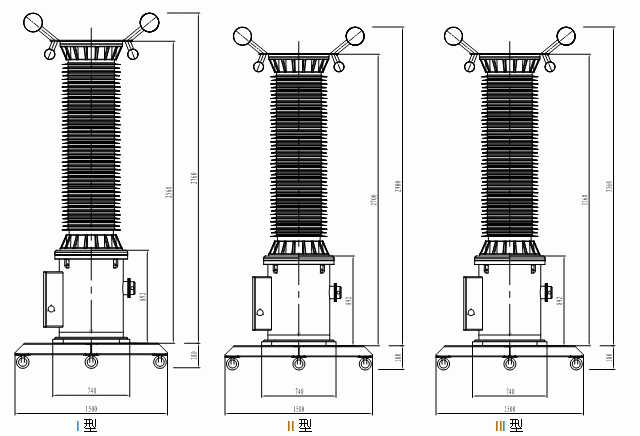

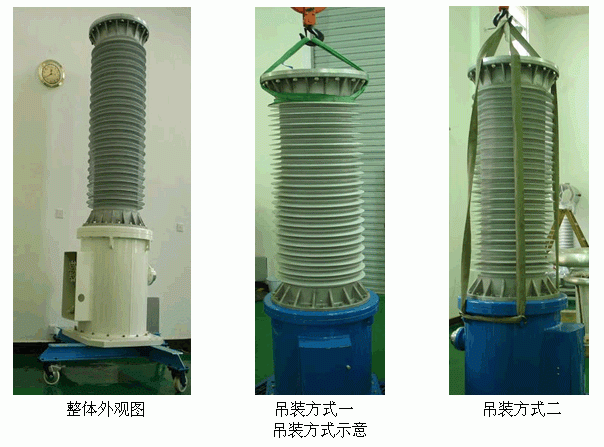

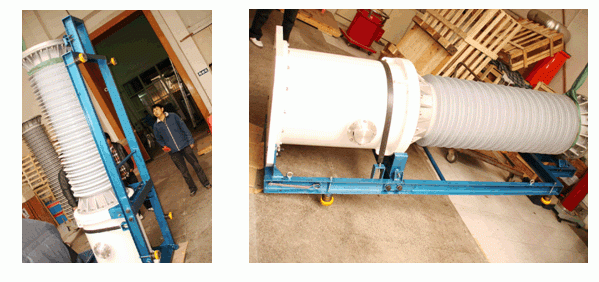

附1：產品外觀尺寸及吊裝示意圖

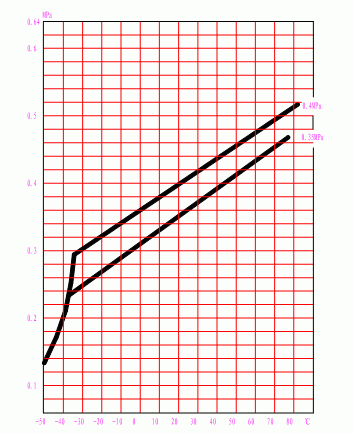

氣體壓力與溫度的關系曲線

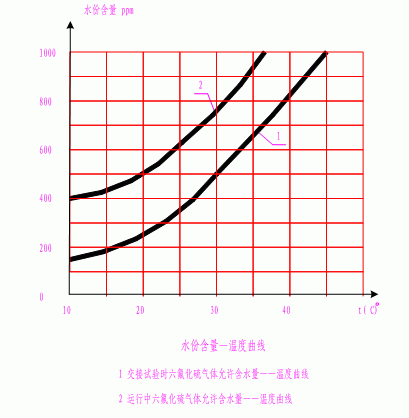

SF6氣體中水份含量－溫度曲線
