CY-2136P 智能電纜故障測試儀

點擊:

產品概述

CY-2136P 智能電纜故障測試儀采用時域分析法能測試各種電壓等級的動力電纜、通信同軸電纜、市話電纜、控制電纜、礦用電纜和海底電纜等電纜的低阻、短路、斷路、高阻泄漏故障和高阻閃絡性故障。
該電纜測試儀是我公司精心設計和制造的全新一代便攜式智能電纜故障檢測儀器，它以筆記本電腦為主機，配以基于電腦USB接口的數據采集器，直接使用電腦USB接口。其體積、重量均為目前同類型產品中最小的。
不用任何外接電源，僅用筆記本電腦中的電池供電即可，故體積小、重量輕、免維護、便于攜帶。在操作界面的設計方面具有獨到之處。各種參數的設置、儀器工作狀態的顯示、測試波形的壓縮擴展和存儲調出、波形位移、同屏對比等各種功能的操作均可通過光電鼠標或少數幾個熱鍵就能方便完成。采集的測試波形清晰，回波拐點明顯，特別容易判斷故障距離。特別要提到的是，本儀器抗電磁干擾的能力特強。特殊的電路設計使儀器在數萬伏沖擊高壓的測試環境中不會發生死機現象。本儀器的設計秉承了我公司一貫高科技、高精度、高質量的原則，將電纜故障測試水平提高到了一個全新境界。該電纜故障檢測儀具有測試準確、智能化程度高、適應面廣、性能穩定、軟件界面等顯著特點。

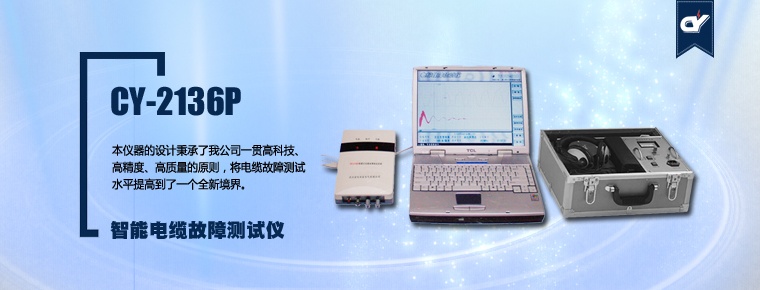

CY-2136P智能電纜故障測試儀

技術特點

可測試各種型號35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等。
由于筆記本電腦是電池供電，而數據采集器使用的是電腦的電源，再配以先進的電流取樣技術，使該系統真正做到操作人員和測試儀完全與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全。
前置采樣測量單元采用先進的信號處理技術，全漢化大屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握。
采用基于Windows平臺的軟件，更具人性化設計，操作簡便。
公司開展的網上服務業務更加方便用戶，只要您將測試波形通過E-mail發給我們，您在當天即可得到專家的分析和指導。公司定期還會將收集到的各類電纜故障波形及其分析結果通過E-mail發給您，使您很快也會成為電纜故障測試專家。
雙通道同屏對比數據處理技術，有利于您進行波形的對比分析。

技術參數

最大測距: 15Km

測量盲區:

沖擊電流取樣法盲區小于10m
低壓脈沖法盲區小于20m
脈沖幅度: 在50Ω時不小于250V。
脈沖寬度: 短距離（0.2μs）、中距離（2μs）、遠距離（4μs）三種。
采樣頻率: 48MHz、24MHz、12MHz、56MHz。
系統測量誤差：主機測量結果再配合數顯同步定點儀測量，系統誤差小于50cm。
讀數分辨率: V/2f V 電波在電纜中的傳播速度（m/μs） f 采樣頻率（MHz）。
比如油浸紙電纜的傳播速度為V=160m/μs，用f=40MHz采樣，則讀數分辨率為160/（2×40）＝2m 預置了5種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。
采樣方式：電流取樣法。低壓脈沖法
電源：直接取自USB接口，電流不大于260mA。在筆記本電腦充滿電的情況下，儀器可連續工作約1.5小時。
工作溫度：-10oC～45oC
主機體積： 330×230×150mm，重量：3Kg
數據采集器：208×140×50mm, 重量：0.5Kg
