采用標準
-
國家電網安監{2005}83號《電力安全工作規程》
-
DL408《電業安全工作規程》
-
GB12011-2000《電絕緣鞋通用技術條件》
-
國電發[2002]777號《電力安全工器具預防性試驗規程》
-
GB/T 17622-2008《帶電作業用絕緣手套》
-
DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
-
DL/T 848-2004《高壓試驗裝置通用技術條件》
-
DL/T 596-2005《電力設備預防性試驗規程》
-
GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
-
GB1094.1-GB1094.6-96 《外殼防護等級》
-
GB2900《電工名詞術語》
-
GB/T16927.1~2-1997《高電壓試驗技術》
-
GB4793-1984 《電子測量?jī)x器安全要求》
-
GB191《包裝貯運標志》
-
GB/T.311-1997《高壓輸變電設備的絕緣與配合》
-
DL740—2000《電容型驗電器》
-
GB13398-92《帶電作業用絕緣桿通用技術條件》
可等同或替代以下產品名
絕緣手套試驗裝置、絕緣靴試驗裝置、絕緣手套耐壓、絕緣靴耐壓、絕緣泄漏電流、絕緣拉桿泄露、令克棒試驗裝置、絕緣操作桿耐壓、驗電器功能檢測、起動電壓測試、絕緣靴手套耐壓試驗裝置、防護工具絕緣試驗臺、絕緣靴手套耐壓測試儀、輔助絕緣工具試驗裝置、絕緣靴絕緣手套試驗裝置、帶電防護用具絕緣測試裝置、絕緣鞋絕緣手套試驗機、絕緣靴絕緣手套試驗機
功能簡述

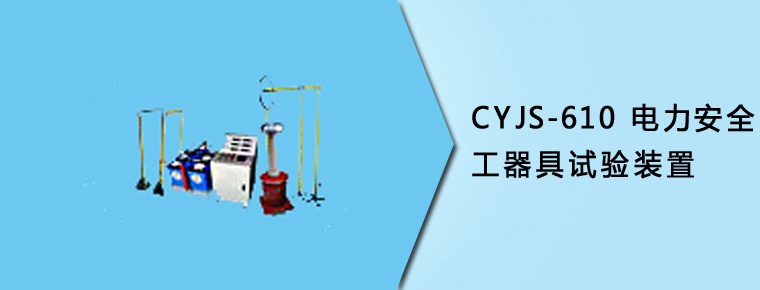

CYJG-610電力安全工器具試驗裝置是創億電氣依照國家電網安監{2005}83號(電力安全工作規程)研發的用于絕緣靴（手套）、絕緣桿批量試驗，驗電器等的專用設備，有效地解決了以往不規范的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全。 絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》及GB12011-2000《電絕緣鞋通用技術條件》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。本裝置能可靠地鑒別絕緣手套（靴）和絕緣拉桿的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴）和5根絕緣桿；配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置，可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。
儀器特點
-
高壓電壓、低壓電流、6路泄漏電流共8路測量方式，高精度泄漏電流表和高靈敏度的過流保護器。可擴展到16路測量通道。
-
實時顯示高壓電壓、低壓電流、6路泄漏電流及時間，顯示直觀明了。
-
配備安裝視頻光盤，方便指導用戶組裝。
-
采用移動式控制臺， 接線和檢測簡單，布局合理可靠，移動拆裝靈活。
-
手動操作方式，提高了產品的安全性、可靠性。
-
具有零位指示、電源指示、工作指示、計時指示等功能
-
完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能
-
采用新型時間繼電器，計時范圍更廣（1S～99H）
-
采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
-
配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
-
還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）
功能特點
-
可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
-
適用于絕緣手套（靴）、6-35kV絕緣桿的絕緣泄露試驗和6-35kV驗電器的功能檢測
-
多路泄漏獨立測量、分離式絕緣水槽，能準確判斷被試品的絕緣情況。
-
整套裝置采用鏈條高壓電極，可任意調節電極高度
-
電極采用不銹鋼材質加工，表面鍍涂CU/EpNi5bc工藝，使表面放電小于10pC
-
特制紫銅絕緣靴均壓電極，使靴內底部高壓分布均勻
-
絕緣鞋試驗配置4mm小鋼珠的干式試驗方法，避免了傳統的注水試驗方法導致絕緣靴不易曬干。
-
配備絕緣桿泄露試驗支架可做絕緣拉桿的工頻耐壓和泄露試驗
-
配備驗電器功能檢測裝置可以對驗電器的起動電壓、同相、反相干擾電場的影響進行試驗。
-
儀器與高壓系統完全隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
-
擊穿或超過泄流限值試品，自動切斷高壓，并發生聲光報警。
-
配備雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
-
可選配門聯鎖警燈警鈴、外接分壓器校驗接口等。（選配）
主要技術參數
-
額定容量：10kVA
-
輸入電壓：AC220V±10% 50Hz±1
-
輸出電壓：0-100kV
-
電壓精度：≤2.0% (F.S)
-
低壓電流：0-50A
-
泄漏電流：0-20.0mA
-
泄漏電流分辨率：0.1mA
-
電流精度：≤1.5% (F.S)
-
計時范圍：0-99H
-
環境溫度：－20℃至50℃
驗電器及絕緣拉桿試驗裝置參數列表
|
驗電器參數表
|
|
KV
|
電極間隔距離 mm
|
驗電器高度 mm
|
環直徑 mm
|
球直徑 mm
|
電力標準
|
|
10KV 、 35KV
|
300
|
>1500
|
550
|
60
|
DL740- 2000 于 2000- 11-03
|
|
66 — 110 220 — 330
|
650 850
|
>2500
|
1050
|
100
|
|
500
|
125
|
>3500
|
1550
|
150
|
非標
|
|
絕緣桿參數表
|
|
電壓等級（ KV ）
|
電極間隔 距離 mm
|
試驗電壓（ KV ）
|
試驗長度（ m ）
|
時間 (min)
|
試驗支架
|
|
10
|
400
|
45
|
0.7
|
1
|
CYJ-50
|
|
35
|
600
|
95
|
0.9
|
1
|
CYJ-50 、 CYJ-100
|
|
63
|
700
|
175
|
1.0
|
1
|
CYJ-100 、 CYJ-200
|
|
110
|
1000
|
220
|
1.3
|
1
|
CYJ-200 、 CYJ-300
|
|
220
|
1800
|
440
|
2.1
|
1
|
CYJ-300( 分段）
|
|
330
|
2800
|
380
|
3.2
|
5
|
CYJ-200( 分段）
|
|
500
|
3700
|
580
|
4.1
|
5
|
CYJ-300( 分段）
|
