CYPD-GIS/OL GIS局部放電在線監測系統

點擊:

產品標準

GB1094《電力變壓器》
GB/T16927《高電壓試驗技術》
IEC60270《局部放電測量》
GB/T7354《局部放電測量》
DL417《電力設備局部放電現場測量導則》

創億提供的CYPD-GIS/OL GIS局部放電在線監測系統能夠實時監測GIS在運行過程中的局部放電情況，可以及時對GIS絕緣異常狀態和放電性故障做出預警，為GIS正常運行提供必要的指導數據，提高GIS運行的可靠性、安全性和有效性。

該系統是創億總結幾十年局放測量的現場處理經驗，采用最新傳感器技術、信號處理器，計算機等技術手段和算法實現的新一代高性能數字化局放在線監測裝置。

該系統的設計思路和實施方案與傳統局放在線監測完全不同，傳統局放在線監測系統將傳感器采集到的信號以模擬信號方式傳輸到主控室，然后在主控室內由控制柜內的計算機完成A/D轉換，再進行數據處理。而CYPD-GIS/OL 局放監測儀是安裝在GIS本體上，可獨立完成放電信號采集、信號調理、A/D轉換、干擾處理、數據處理、數據保存、放電量顯示、超標報警等一系列工作。該監測儀配有CAN 總線接口，可將多臺監測單元的數據通過一條通訊電纜傳輸到附近的集控單元，然后可以通過GPRS模塊遠程無線傳輸，實現“任何時間、任何地點”訪問監測數據從而了解GIS運行狀態。

該系統在集控單元和后臺監控計算機可以實現在線局放監測數據的記錄、趨勢圖形顯示、圖形分析等功能，集控單元還具有放電波形的實時顯示、放電類型分析等功能。

產品適用范圍

該系統主要用于GIS的局部放電在線監測，并廣泛適用于發電廠、變電站高壓電氣設備的局部放電在線監測。

組成及原理

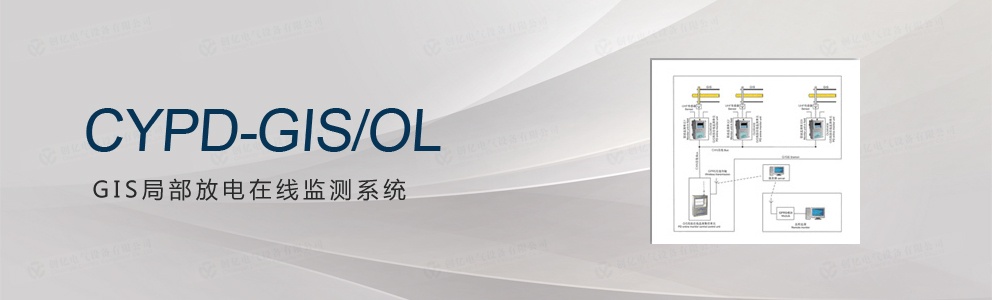

由于GIS的監測點比較多，并且監測位置分散，如果采用對傳感器的模擬信號進行集中數字化方案，會帶來監測速度慢、傳感器引線多、安裝復雜、整體效果不美觀等問題。本系統由傳感器、現場接收單元、集控單元和服務器等組成，采用各傳感器直接數字化轉換后再進行數字信號傳輸，可以實現分布式安裝，然后將所有傳感器數字化后的信號通過一條CAN總線傳輸到GIS附近的集控單元，再通過GPRS無線模塊將數據遠傳。

抗干擾能力強，監測數據準確：該局放監測儀采用全密封多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；并配有獨特的天線門控抑制干擾信號技術，幾乎能完全去除空間電磁干擾，實現強干擾環境下局部放電在線監測。
提供多種報警方式：當局放超標時，該監測儀及時通過CAN總線主動向上一級管理設備發出報警信號；同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息，后臺監控計算機通過手機網向指定的手機發送報警信息。
設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可通過一條數據通訊總線利用1臺計算機對多臺設備統一管理，可隨時增加監測裝置，由一臺后臺計算機管理。
存儲量大，數據備份方便：數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于3個月；并且可隨時利用筆記本或計算機通過CAN總線或USB上載數據，進行數據備份。
強大的后臺管理軟件：后臺管理軟件具備強大的局部放電趨勢分析功能，放電量、趨勢圖數據及報警事件連續記錄、自動保存，并可隨時查看分析，還可以隨時觀察實時波形。
監測方式靈活：可選擇監測局放電信號或局放超聲信號，也可同時監測，每個監測單元可配3個傳感器。
體積小，安裝簡便：外型尺寸僅有280×210×90（mm）,相當于飯盒大小，可完全在設備運行狀態下進行安裝。
通過現場總線、電話網或Internet網絡實現異地數據傳輸，進行高壓電氣設備的遠程在線監測、運行分析。

測量通道：1-3通道
采樣精度：12Bit
監測靈敏度：50pC
測量范圍：50pC～100nC(電信號)
最大允許誤差：25%
運行環境溫度：-20～50℃
電源：單相，220V，50Hz，10W
超高頻傳感器
- 安裝位置：外置，連接法蘭處
- 固定方式：專用固定卡
- 信號傳輸方式：同軸電纜
- 頻帶：300MHz～1.5GHz（可根據現場情況在此之間選擇）
GIS 在線監測超聲傳感器
- 安裝位置：外置，外殼外壁或連接法蘭處
- 固定方式：專用固定帶（傳感器自帶磁性吸附）
- 信號傳輸方式：同軸電纜或光纖
- 頻帶：100kHz～30MHz
寬頻帶電流互感器
- 安裝位置：外置，外殼接地
- 固定方式：開口卡裝
- 信號傳輸方式：同軸電纜
- 頻帶：10kHz～30MHz
